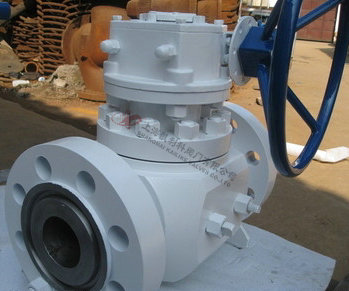

上裝式球閥
JFQ340H上裝式球閥適合用于天然氣管道，閥體是一體化，減少泄露點，維修方便，工藝先進，接受壓力高，使用范圍廣。閥體作成整體，在其上部設有閥蓋，閥座、球體、密封圈等均從上部裝入。其優點是檢修及更換閥座時，不必將球閥從管線上拆下來，僅打開閥蓋，將球體吊出即可，這給地下管線，特別是原子能工業用球閥帶來很大方便。
|
產品名稱： |
上裝式球閥 |
產品型號： |
JFQ340H |
|
公稱通徑： |
DN6～DN100 |
結構形式： |
球形 |
|
公稱壓力： |
1.6Mpa～42.0Mpa/150LB-2500LB |
連接方式： |
法蘭 |
|
適用溫度： |
-20～232℃～550℃ |
驅動方式： |
手動、蝸輪、電動、氣動 |
|
閥體材質： |
鍛鋼、鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、氣及某些腐蝕性液體 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
JFQ340H上裝式球閥適合用于天然氣管道，閥體是一體化，減少泄露點，維修方便，工藝先進，接受壓力高，使用范圍廣。閥體作成整體，在其上部設有閥蓋，閥座、球體、密封圈等均從上部裝入。其優點是檢修及更換閥座時，不必將球閥從管線上拆下來，僅打開閥蓋，將球體吊出即可，這給地下管線，特別是原子能工業用球閥帶來很大方便。
產品特征
JFQ340H上裝式球閥包括有閥體、楔形球體、閥座、閥蓋、閥桿，閥體的側壁上設有開口向上的楔形球體安裝孔，閥桿與楔形球體聯動連接，在閥桿下部套設有彈簧，彈簧以楔形球體作為第一基座，以閥桿上所設的凸臺作為另一基座，在閥桿的凸臺的上端與閥蓋之間設有密封件，在閥蓋與閥體之間設有密封墊片，所述的密封件的截面為楔形，所述的凸臺或閥蓋上相應設有斜推面與密封件構成楔形密封配合，斜推面最好設置在凸臺的上端面上，利用彈簧的彈力或者介質的壓力使用于密封閥桿與閥蓋間的截面為楔形的密封件與密封面構成楔形密封配合，利用斜楔原理使密封面更加緊密，密封效果更好。
技術規范
|
設計依據 |
API |
ANSI |
|
設計標準 |
API 6D |
ANSI B16.34 |
|
結構長度 |
API 6D |
ANSI B16.10 |
|
連接法蘭 |
ANSI B16.5 ANSI B16.47 |
|
對焊端 |
ANSI B16.25 |
|
試驗和檢驗 |
API 6D |
API 598-96 |
結構特點
1、整體式閥體設計，上裝式樞軸固定支持，法蘭連接結構；
2、整體式樞軸固定球桿設計;
3、高強度整體式球桿結構，確保了球體的精確定位；
4、樞軸采用防吹出保護結構；
5、防腐蝕，低摩擦系數的軸承；
6、因可鎳彈簧使RPTFE密封的金屬閥座向球移動，具有進口和出口雙向密封功能；
7、性能優越的標準尼龍和PEEK閥座,確保了低壓狀態下的有效密封;
8、密封劑注入器設計，在緊急狀態下可注入密封脂，對閥桿或閥座進行密封；
9、采用獨特的閥座可縮回技術，在線可更換球桿，閥桿密封圈金屬閥 座及彈簧；
10、球桿與閥體有效接觸的性能優越的防靜電接地設備；
11、防火功能：當閥座燒壞或損壞時，金屬閥座自動貼緊球體，閥座和球體之間較小的泄漏。
主要部件材料
|
閥體/閥蓋 |
WCB |
CF8 |
CF8M |
WCB |
CF8 |
CF8M |
|
球體 |
2Cr13 |
F304 |
F316 |
2Cr13氮化 |
F304氮化 |
F316氮化 |
|
彈簧 |
60Si2Mn |
17-7PH |
17-7PH |
60Si2Mn |
17-7PH |
17-7PH |
|
密封圈 |
PTFE/RPTFE/PPL/尼龍 |
石墨 |
石墨 |
石墨 |
|
閥座 |
2Cr13 |
304 |
316 |
2Cr13+STL |
304+STL |
316+STL |
|
填料 |
PTFE |
PTFE |
PTFE |
石墨 |
石墨 |
石墨 |
|
適用介質 |
水、油、蒸汽等 |
酸堿等腐蝕性介質 |
含固體顆粒或高溫介質 |
|
適用溫度 |
-29-200℃ |
-29-425℃ |
-29-600℃ |
外形結構圖
連接尺寸CLASS 600
|
NPS |
A |
A1 |
A2 |
W |
H |
B |
|
2″ |
292 |
295 |
292 |
350 |
150 |
50 |
|
3″ |
356 |
359 |
356 |
400 |
188 |
76 |
|
4″ |
432 |
435 |
432 |
400 |
230 |
100 |
|
6″ |
559 |
562 |
559 |
500 |
300 |
150 |
|
8″ |
660 |
664 |
660 |
600 |
430 |
201 |
|
10″ |
787 |
791 |
787 |
600 |
445 |
252 |
|
12″ |
838 |
841 |
838 |
600 |
530 |
305 |
連接尺寸CLASS 900
|
NPS |
A |
A1 |
A2 |
W |
H |
B |
|
2″ |
368 |
371 |
368 |
450 |
165 |
49 |
|
3″ |
381 |
384 |
381 |
500 |
200 |
74 |
|
4″ |
457 |
460 |
457 |
500 |
250 |
100 |
|
6″ |
610 |
613 |
610 |
600 |
320 |
150 |
|
8″ |
737 |
740 |
737 |
600 |
460 |
201 |
|
10″ |
838 |
841 |
838 |
600 |
475 |
252 |
|
12″ |
965 |
968 |
965 |
600 |
560 |
303 |
連接尺寸CLASS 1500
|
NPS |
A |
A1 |
A2 |
W |
H |
B |
|
2″ |
368 |
371 |
368 |
500 |
175 |
49 |
|
3″ |
470 |
473 |
470 |
600 |
200 |
74 |
|
4″ |
546 |
549 |
546 |
600 |
250 |
100 |
|
6″ |
705 |
711 |
705 |
600 |
460 |
144 |
|
8″ |
832 |
841 |
832 |
600 |
470 |
192 |
|
10″ |
991 |
1000 |
991 |
600 |
485 |
239 |
|
12″ |
1130 |
1146 |
1130 |
600 |
570 |
287 |
聲明：【上裝式球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的上裝式球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
