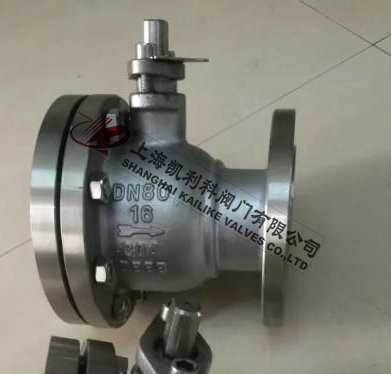

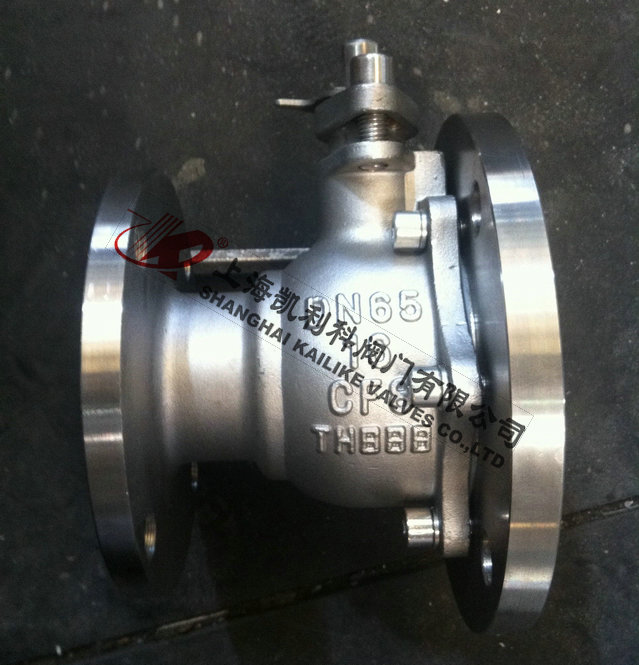

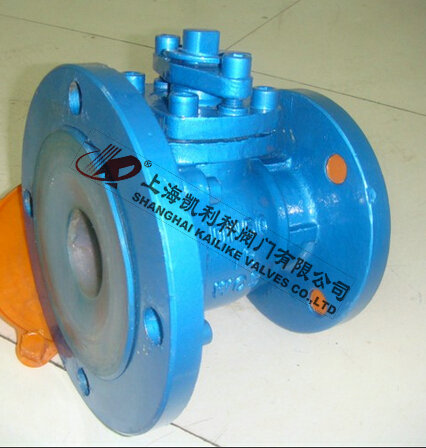

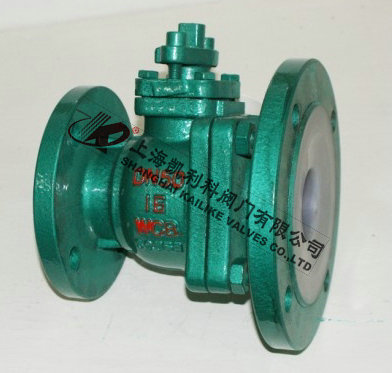

FQ41F放料球閥兩端法蘭大小不等，一端為標準法蘭，一端為與反應釜底放料孔配套的法蘭，很方便的就可以連接在反應釜底，閥座與端面法蘭距離近，物料滯留少，結構緊湊密封性能優越，其啟閉件球體與閥桿鑄(鍛)為一體，杜絕了由于壓力變化引起閥桿沖擊承壓件內的可能性，從根本上保證了使用中的安全性。
| 產品名稱： | 放料球閥 | 產品型號： | FQ41F |
| 公稱通徑： | DN25～DN200 | 結構形式： | 球形 |
| 公稱壓力： | 1.6MPa～2.5MPa～4.0MPa | 連接方式： | 法蘭 |
| 適用溫度： | -29ºC～+180ºC | 驅動方式： | 手動、氣動、電動 |
| 閥體材質： | 鑄鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、液體、顆粒狀顆粒等 | 生產廠家： | 上海凱利科閥門有限公司 |
| 序號 | 零件名稱 | 材料名稱 | |||
| FQ41F-P | FQ41F-R | FQ41F-PL | FQ41F-RL | ||
| 1 | 閥體/閥蓋 | CF8 | CF8M | CF3 | CF3M |
| 2 | 球體/閥桿 | CF8 | CF8M | CF3 | CF3M |
| 3 | 填料壓蓋 | CF8 | CF8M | CF3 | CF3M |
| 4 | 填料 | PTFE(F4)聚四氟乙烯 | |||
| 5 | 螺栓 | 1Crl7Ni2 | 1Crl7Ni2 | 1Cr18Ni2 | 1Cr18Ni2 |
| 6 | 緊固螺母 | OCrl8Ni9 | OCrl8Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
|
公稱壓力 PN(MPa) |
公稱通徑 DN(mm) |

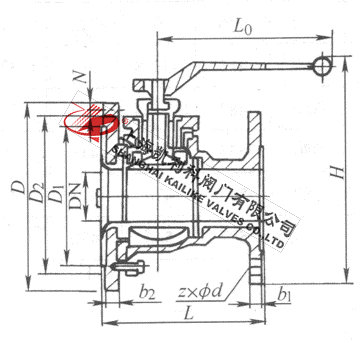

主要尺寸 |
重量 (kg) |
||||||||
| L | D | D1 | D2 | Z-φd | f | b | D0 | H | |||
| 1.0 | 25/50 | 125 | 115/140 | 85/110 | 65/90 | 4-14/4-14 | 3/3 | 17/17 | 180 | 105 | 6 |
| 32/65 | 135 | 140/160 | 100/130 | 78-110 | 4-18/4-14 | 3/3 | 19/17 | 180 | 120 | 7.5 | |
| 40/65 | 150 | 150/160 | 110/130 | 85/110 | 4-18/4-14 | 3/3 | 19/17 | 225 | 140 | 10 | |
| 40/80 | 150 | 150/190 | 110/150 | 85/125 | 4-18/4-14 | 3/3 | 19/19 | 225 | 140 | 10 | |
| 50/80 | 165 | 165/190 | 125/170 | 100/145 | 4-18/4-18 | 3/3 | 21/19 | 225 | 150 | 16 | |
| 50/100 | 165 | 165/210 | 125/170 | 100/145 | 4-18/4-18 | 3/3 | 21/19 | 225 | 150 | 16 | |
| 65/100 | 180 | 185/210 | 145/170 | 120/145 | 4-18/4-18 | 3/3 | 21/19 | 360 | 160 | 20.5 | |
| 65/125 | 180 | 185/240 | 145/200 | 120/175 | 4-18/4-18 | 3/4 | 21/20 | 360 | 160 | 20.5 | |
| 80/125 | 240 | 200/240 | 160/200 | 135/175 | 8-18/8-18 | 3/4 | 21/20 | 420 | 215 | 31 | |
| 80/125 | 240 | 200/265 | 160/225 | 135/200 | 8-18/8-18 | 3/4 | 21/22 | 420 | 215 | 31 | |
| 100/150 | 260 | 220/265 | 180/225 | 155/200 | 8-18/8-18 | 3/4 | 23/22 | 420 | 240 | 43 | |
| 100/200 | 260 | 220/320 | 180/280 | 155/255 | 8-18/8-18 | 3/4 | 23/24 | 420 | 240 | 43 | |
聲明：【FQ41F放料球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的FQ41F放料球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
