SRT正反折流T型過濾器

您的位置:閥門 - 過濾器 - SRT正反折流T型過濾器 更新時間:2025-06-04 10:06:56
SRT正反折流T型過濾器
    • 質量安全:壓力、材質、密封等全方位檢測確保質量過關!
    • 價格比較:在相同品質的情況下,廠里直銷,更具有優勢!
    • 交貨快捷:常規產品現貨供應,生產加工銷售一條龍服務!
      上海凱利科閥門致力于高品質閥門的設計、研發、生產銷售服務于一體的大型閥門企業,科技創新,永不止步,與您攜手共創輝煌...

    • 產品描述
    • 在線詢價
    • 技術咨詢

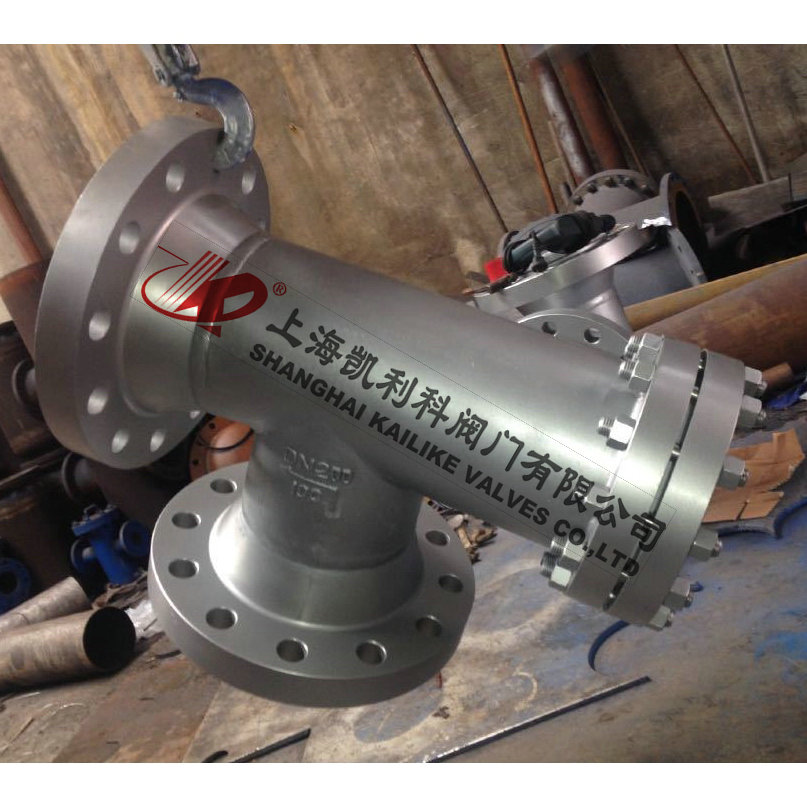

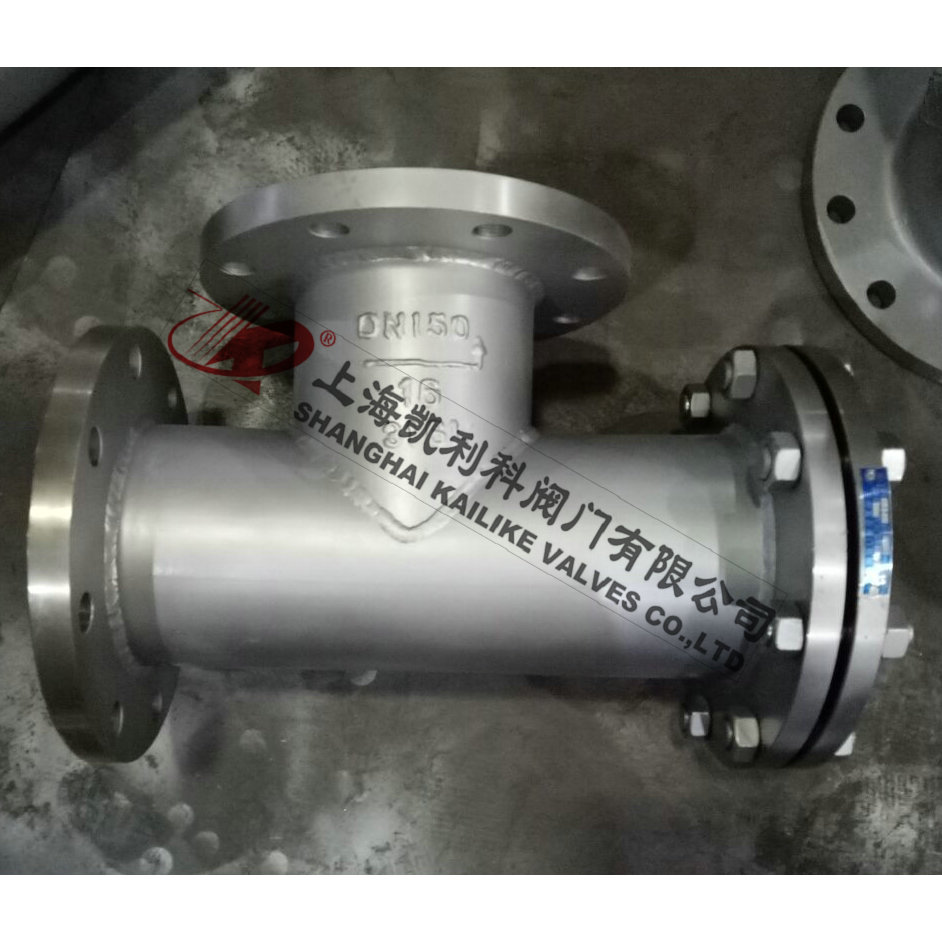

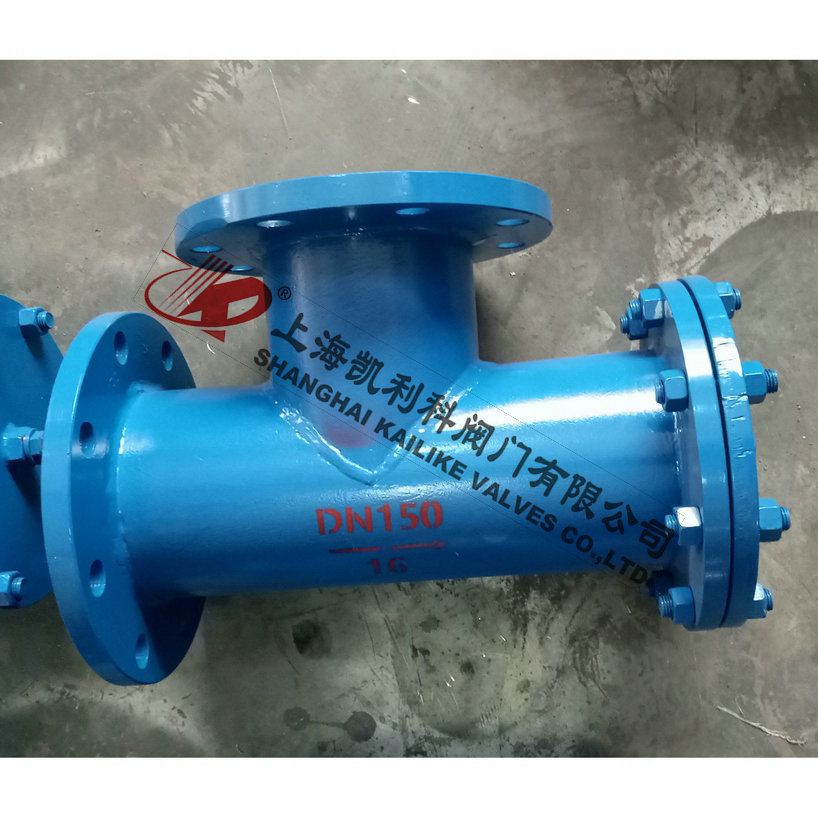

    SRT正反折流T型過濾器SRT正反折流T型過濾器

    SRT正反折流T型過濾器由閥體、法蘭、過濾網、閥蓋及緊固件等部件組成,其安裝在管道上能除去流體中的較大固體雜質,使機器設備(包括壓縮機、泵等)、儀表能正常工作和運轉,達到穩定工藝過程,保障安全生產的作用。該產品的過濾網材料主要有不銹鋼多孔板、不銹鋼編織網和不銹鋼燒結網等。

    產品名稱: 正反折流T型過濾器 產品型號: SRT
    公稱通徑: DN15~DN500 結構形式: T型
    工作壓力: 1.6MPa~16.0MPa 連接方式: 焊接、法蘭
    適用溫度: -20ºC~+450ºC 功能作用: 過濾管道中的雜質
    閥體材質: 鑄鐵、鑄鋼、不銹鋼 制造標準: 國標GB、德國DIN、美國API、ANSI
    適用介質: 水、油品、蒸汽、液體、氣體等 生產廠家: 上海凱利科閥門有限公司

    產品說明

    SRT正反折流T型過濾器由閥體、法蘭、過濾網、閥蓋及緊固件等部件組成,其安裝在管道上能除去流體中的較大固體雜質,使機器設備(包括壓縮機、泵等)、儀表能正常工作和運轉,達到穩定工藝過程,保障安全生產的作用。該產品的過濾網材料主要有不銹鋼多孔板、不銹鋼編織網和不銹鋼燒結網等。

    執行標準

    設計標準 HG/T 21627-1991、GB/T 14382-1993、SH/T 3411-1999
    法蘭標準 GB/T 9112-2000、HG 20592-2009、HG 20592-1997、HG 20615-1997
    結構長度標準 GB/T 12221或按客戶要求
    試驗與檢驗標準 JB/T 9092或客戶指定標準

    結構原理

    正反折流T型過濾器可水平或垂直安裝,但應注意水流方向與外殼箭頭方向應一致,垂直安裝時要求水流方向是自上而下,當流體進入置有一定規格濾網的濾筒后,其雜質被阻擋,而清潔的濾液則由過濾器出口排出,當需要清洗時,只要將可拆卸的濾筒取出,處理后重新裝入即可,因此,使用維護極為方便。

    直流式原理圖



    正折流原理圖

    反折流原理圖

    管路支管圖


    正反折流T型過濾器有直通式、正折流、反正流三種類型,正折流式正反折流T型過濾器與反折流式正反折流T型過濾器在外形、結構、尺寸、功能上基本相同,其最大區別在于濾筒的絲網安裝有別,正折流式絲網安裝在濾筒內,反折流式絲網則安裝在濾筒外,正折流式過濾的時候一般是從里向外,反折流式過濾的時候一般是從外向里,該種正反折流T型過濾器廣泛應用于蒸汽、空氣、水、油品等多種介質的管線中用于保護管線系統上各種設備,如水泵、閥門等,免受管道內的鐵銹、焊渣等雜物帶來對管道的堵塞和損壞,本產品具有抗污性能強,排污方便,流通面積大,壓力損失小,結構簡單,體積小等特點。

    零部件材料

    序號 零件名稱 材料名稱
    1 法  蘭 WCB 304 304L 316 316L
    2 閥  體 WCB 304 304L 316 316L
    3 濾  網 304 304L 316 316L
    4 緊固件 WCB/35# 304 304L 316 316L
    5 密封件 柔性石墨、聚四氟乙烯
    6 排放口 WCB 304 304L 316 316L
    7 閥  蓋 WCB 304 304L 316 316L

    直流式外形結構圖

    直流式主要外形尺寸

    公稱通徑
    DN(mm)
    尺寸(mm) 排放口"B" 重量(Kg)
    D L H H1 I PN1.0-2.5 PN4.0 PN1.0 PN2.5
    50 57 228 136 254 14 ZG1/2" DN20 10.7 12.7
    65 76 260 154 294 20 ZG1/2" DN20 14.6 16.8
    80 89 292 172 332 23 ZG1/2" DN20 18.4 21.4
    100 108 350 203 399 28 ZG1/2" DN20 22.5 32.3
    125 133 388 226 449 42 ZG3/4" DN20 31.7 45.4
    150 159 434 251 508 60 ZG3/4" DN20 40.8 59.3
    200 219 536 310 339 104 ZG3/4" DN20 67.2 97.8
    250 273 640 368 768 110 ZG3/4" DN20 103.3 149.2
    300 325 744 426 898 132, ZG3/4" DN20 128.1 212.9
    350 377 802 461 980 158 ZG3/4" DN25 166.9 289.1
    400 426 898 517 1100 179 ZG3/4" DN25 231 390.9
    500 529 1078 623 1339 227 ZG3/4" DN25 342.7 634
    600 630 1128 630 1438 277 ZG3/4" - 444.4 853
    700-1800 按客戶需求定制

    正折流外形結構圖

    正折流主要外形尺寸

    公稱壓力
    PN(MPa)
    公稱通徑
    DN(mm)
    尺寸(mm) 有效過濾
    面積(m2)
    排放口"B" 重量(Kg)
    D L L1 L2 H I PN1.0-2.5 PN4.0 PN1.0 PN2.5 PN4.0
    1.6-4.0 50 57 300 528 164 164 16 0.0135 ZG1/2" DN20 11.2 13.1 14.3
    65 76 338 594 184 184 25 0.021 ZG1/2" DN20 15.6 17.7 19.8
    80 89 368 652 196 196 30 0.0284 ZG1/2" DN20 18.3 23.2 24.9
    100 108 423 735 220 175 40 0.0382 ZG1/2" DN20 23.3 32.8 36.6
    125 133 466 814 240 194 45 0.0554 ZG3/4" DN20 31.8 46.2 52.4
    150 159 521 817 270 217 55 0.0788 ZG3/4" DN20 42.5 61.6 71
    200 219 630 1108 320 268 70 0.1277 ZG3/4" DN20 67.1 98.1 142.2
    250 273 738 1310 370 320 90 0.1936 ZG3/4" DN20 102.4 147 219.3
    300 325 846 1512 420 372 105 0.2697 ZG3/4" DN20 119.8 213.6 324.5
    350 377 911 1631 450 401 120 0.3279 ZG3/4" DN25 176.1 296.4 445.7
    400 426 1038 1840 521 449 140 0.4128 ZG3/4" DN25 244.4 403.7 659.9
    500 529 1234 2208 609 539 230 0.6486 ZG3/4" DN25 361.5 653.6 941.6
    600 630 1340 2454 710 564 250 0.8645 ZG3/4" DN25 481.2 897.5 -

    反折流外形結構圖

    反折流主要外形尺寸

    公稱壓力
    PN(MPa)
    公稱通徑
    DN(mm)
    尺寸(mm) 有效過濾
    面積(m2)
    排放口"B" 重量(Kg)
    D L L1 L2 H I PN1.0-2.5 PN4.0 PN1.0 PN2.5 PN4.0
    1.6-4.0 50 57 300 528 164 164 16 0.0135 ZG1/2" DN20 11.2 13.1 14.3
    65 76 338 594 184 184 25 0.021 ZG1/2" DN20 15.6 17.7 19.8
    80 89 368 652 196 196 30 0.0284 ZG1/2" DN20 18.3 23.2 24.9
    100 108 423 735 220 175 40 0.0382 ZG1/2" DN20 23.3 32.8 36.6
    125 133 466 814 240 194 45 0.0554 ZG3/4" DN20 31.8 46.2 52.4
    150 159 521 817 270 217 55 0.0788 ZG3/4" DN20 42.5 61.6 71
    200 219 630 1108 320 268 70 0.1277 ZG3/4" DN20 67.1 98.1 142.2
    250 273 738 1310 370 320 90 0.1936 ZG3/4" DN20 102.4 147 219.3
    300 325 846 1512 420 372 105 0.2697 ZG3/4" DN20 119.8 213.6 324.5
    350 377 911 1631 450 401 120 0.3279 ZG3/4" DN25 176.1 296.4 445.7
    400 426 1038 1840 521 449 140 0.4128 ZG3/4" DN25 244.4 403.7 659.9
    500 529 1234 2208 609 539 230 0.6486 ZG3/4" DN25 361.5 653.6 941.6
    600 630 1340 2454 710 564 250 0.8645 ZG3/4" DN25 481.2 897.5 -



    聲明:【SRT正反折流T型過濾器】規格型號、結構尺寸由上海凱利科閥門有限公司提供,如何選擇適用的SRT正反折流T型過濾器產品,使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門,我們將在最短的時間內為您解答!

    ?
