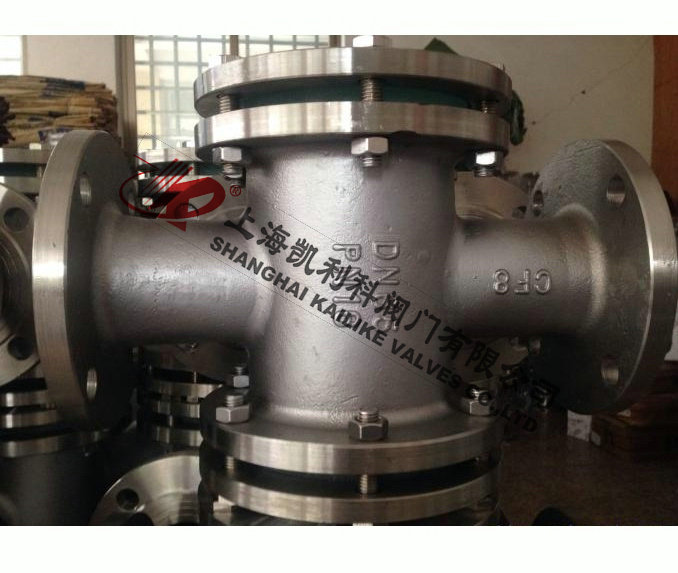

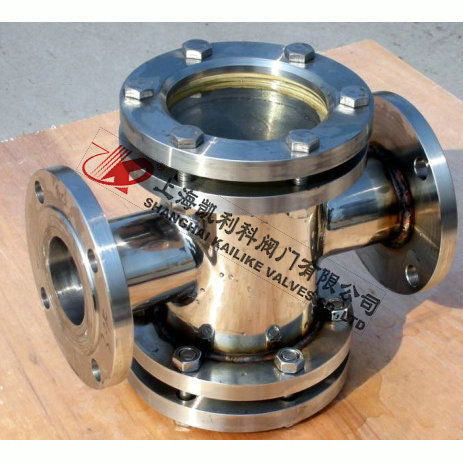

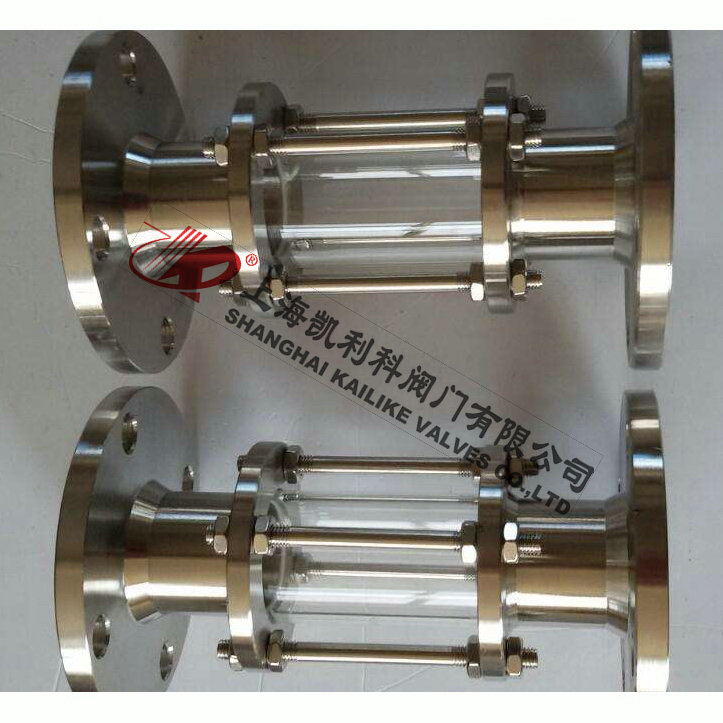

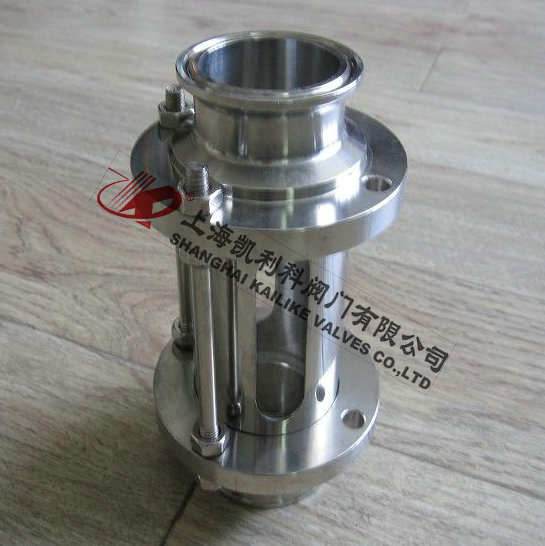

HGS07直通管道視鏡
HGS07直通管道視鏡是工業管道裝置上主要附件之一，在石油、化工、醫藥、食品等工業生產裝置的管道中，視鏡能隨時觀察管道中液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。
|
產品名稱： |
直通管道視鏡 |
產品型號： |
HGS07 |
|
公稱通徑： |
DN25～DN1500 |
結構形式： |
直通、三通 |
|
工作壓力： |
0.6MPa～1.0MPa～1.6MPa～2.5MPa |
連接方式： |
法蘭 |
|
適用溫度： |
-29ºC～+550ºC |
功能作用： |
觀察管道中的流體 |
|
閥體材質： |
鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油品、蒸汽、液體、氣體等 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
HGS07直通管道視鏡是工業管道裝置上主要附件之一，在石油、化工、醫藥、食品等工業生產裝置的管道中，視鏡能隨時觀察管道中液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。
結構特點
HGS07直通管道視鏡具有超高的耐腐蝕性，并且加工容易，外表美觀，同時視鏡采用鋼化硼硅玻璃，聚乙烯四氟墊片，使視鏡適用于大部分惡劣的工作環境中，并且使用壽命較長。是工業管道裝置上主要附件之一，在石油、化工、醫藥、食品等工業生產裝置的管道中，視鏡能隨時觀察管道中液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。不銹鋼視鏡由于結構緊湊，它安裝簡單，使用方便，非常容易清洗與維修，是目前最常用的一種視鏡。
技術參數
|
殼體材質 |
碳鋼WCB、不銹鋼304、321、316、316L |
|
視窗材料 |
鋼化硼硅玻璃 |
石英玻璃 |
|
工作溫度（℃） |
0℃~250℃ |
0℃~550℃ |
|
公稱壓力（MPa） |
＜0.6 |
0.6 MPa ~2.5 MPa |
|
密封件材質 |
丁腈橡膠、聚四氟乙烯 |
|
連接形式 |
螺紋連接、法蘭連接 |
|
允許急變溫度（℃） |
＜60 |
外形結構圖
主要外形尺寸
|
G |
DN |
25公斤 |
6公斤 |
|
外形尺寸 |
玻璃板 |
外形尺寸 |
玻璃板 |
|
H |
L |
直徑 |
厚度 |
H |
L |
直徑 |
厚度 |
|
1 |
25 |
200 |
181 |
65 |
10 |
200 |
189 |
65 |
10 |
|
1-1/4 |
32 |
260 |
226 |
95 |
15 |
260 |
234 |
95 |
15 |
|
1-1/2 |
40 |
260 |
226 |
95 |
15 |
260 |
234 |
95 |
15 |
|
2 |
50 |
320 |
266 |
140 |
20 |
320 |
278 |
140 |
20 |
|
2-1/2 |
65 |
320 |
266 |
140 |
20 |
320 |
278 |
140 |
20 |
|
3 |
80 |
360 |
300 |
165 |
20 |
360 |
308 |
165 |
20 |
|
4 |
100 |
360 |
300 |
165 |
20 |
360 |
308 |
165 |
20 |
|
5 |
125 |
440 |
356 |
165 |
20 |
440 |
364 |
165 |
20 |
|
6 |
150 |
440 |
356 |
165 |
20 |
440 |
364 |
165 |
20 |
聲明：【HGS07直通管道視鏡】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的HGS07直通管道視鏡產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
