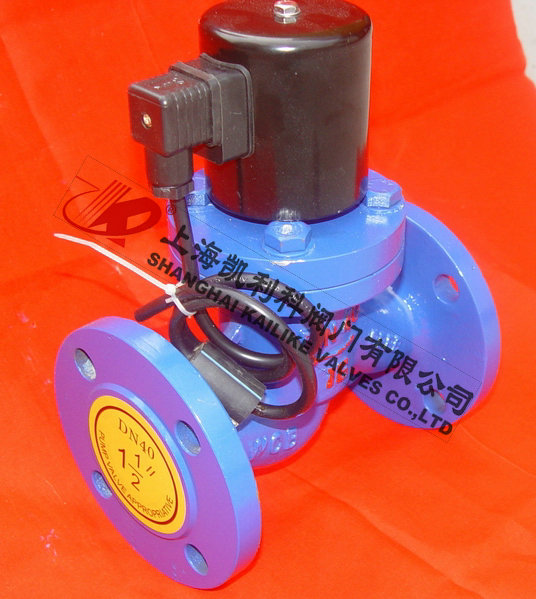

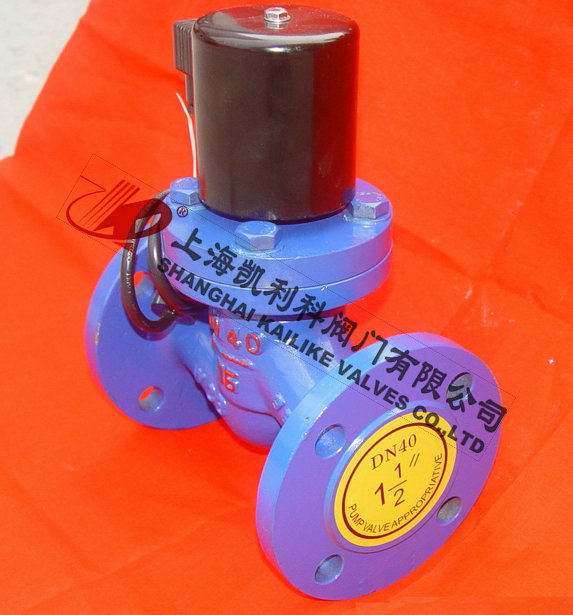

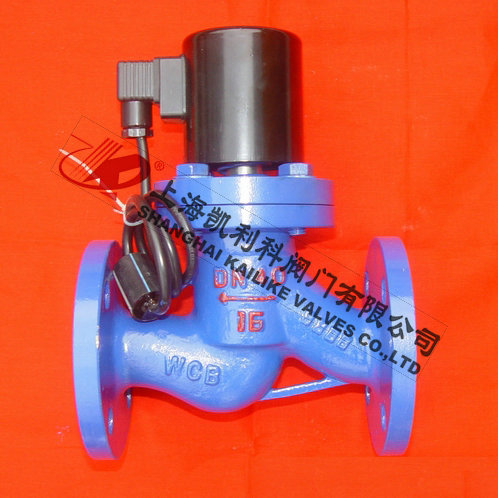

ZCZP活塞式蒸汽電磁閥
ZCZP活塞式蒸汽電磁閥適用于以蒸汽加熱為介質，進行溫度自動控制的執行機構?？蓪φ羝訜崞鳌⑸崞鳌⒏稍锲鞯日羝O備及各類溫度自控儀、蒸汽定型機、蒸汽機、蒸汽回潮機等成套設備的鍋爐蒸汽管道進行二位式自動控制和遠程控制。廣泛應用于染化、紡織、印染、食品、醫藥、卷煙、水泥制品、石油化工、冶金等部門的自控系統。
|
產品名稱： |
活塞式蒸汽電磁閥 |
產品型號： |
ZCZP |
|
公稱通徑： |
DN15～DN150 |
結構形式： |
先導活塞式 |
|
公稱壓力： |
1.0MPa～1.6MPa |
連接方式： |
法蘭、螺紋 |
|
適用溫度： |
-29ºC～+200ºC |
驅動方式： |
電磁動 |
|
閥體材質： |
鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、蒸汽 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
ZCZP活塞式蒸汽電磁閥適用于以蒸汽加熱為介質，進行溫度自動控制的執行機構。可對蒸汽加熱器、散熱器、干燥器等蒸汽設備及各類溫度自控儀、蒸汽定型機、蒸汽機、蒸汽回潮機等成套設備的鍋爐蒸汽管道進行二位式自動控制和遠程控制。廣泛應用于染化、紡織、印染、食品、醫藥、卷煙、水泥制品、石油化工、冶金等部門的自控系統。
技術參數
|
工作介質 |
蒸汽及其他腐蝕性氣體 |
|
介質溫度℃ |
≤200 |
|
工作壓力MPa |
1.6 |
|
工作壓差MPa |
0.05～1.6 |
0.1～1.6 |
|
電源電壓 |
AC220V其余規格可作特殊訂貨 |
|
使用壽命 |
按JB/T7352-94規定 |
|
額定流量系數KV |
|
泄漏量ml/min |
按JB/T7352-94·F規定 |
|
公稱通徑mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
功 耗VA |
30、40 |
30、40、50 |
外形結構圖
主要外形尺寸
|
公稱通徑DN |
內螺紋連接 |
法蘭連接 |
|
外形尺寸 |
內螺紋 |
外形尺寸 |
法蘭尺寸 |
|
H |
L |
G |
H |
L |
D |
D1 |
D2 |
b |
f |
n-d |
|
15 |
148 |
92 |
1/2 |
176 |
130 |
95 |
65 |
46 |
14 |
2 |
4-φ14 |
|
20 |
148 |
92 |
3/4 |
181 |
150 |
105 |
75 |
56 |
16 |
2 |
4-φ14 |
|
25 |
148 |
110 |
1 |
210 |
160 |
115 |
85 |
65 |
16 |
3 |
4-φ14 |
|
32 |
182 |
120 |
1 1/4 |
221 |
180 |
140 |
100 |
76 |
18 |
3 |
4-φ18 |
|
40 |
182 |
140 |
1 1/2 |
230 |
200 |
150 |
110 |
84 |
18 |
3 |
4-φ18 |
|
50 |
192 |
162 |
2 |
252 |
230 |
165 |
125 |
99 |
20 |
3 |
4-φ18 |
|
65 |
|
|
|
265 |
290 |
185 |
145 |
118 |
20 |
3 |
4-φ18 |
|
80 |
|
|
|
276 |
310 |
200 |
160 |
132 |
20 |
3 |
8-φ18 |
|
100 |
|
|
|
373 |
350 |
220 |
180 |
156 |
22 |
3 |
8-φ18 |
|
125 |
|
|
|
416 |
400 |
250 |
210 |
184 |
22 |
3 |
8-φ18 |
|
150 |
|
|
|
400 |
480 |
285 |
240 |
211 |
24 |
3 |
8-φ22 |
聲明：【ZCZP活塞式蒸汽電磁閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的ZCZP活塞式蒸汽電磁閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
