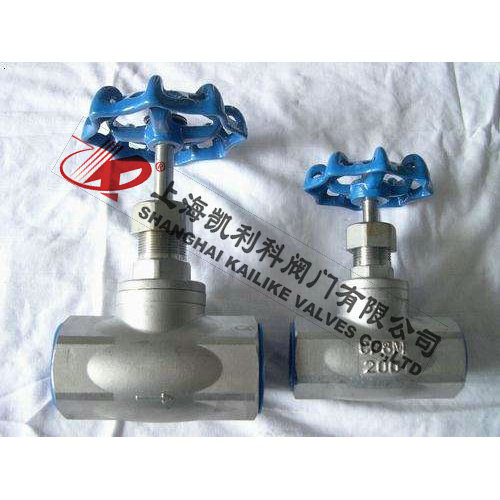

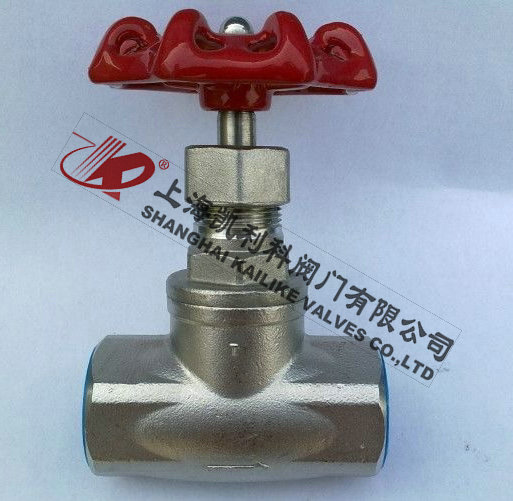

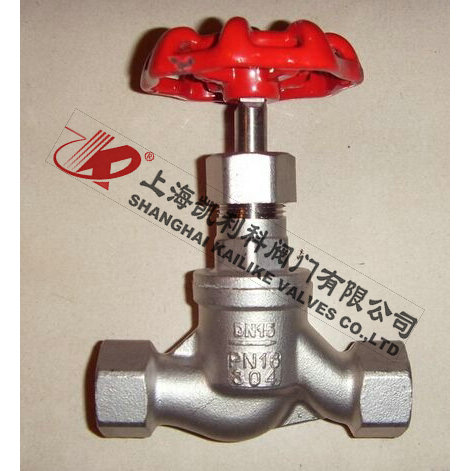

J11W不銹鋼絲口截止閥
J11W不銹鋼絲口截止閥只適用于全開和全關，不允許作調節和節流。適用介質：空氣、水、污水、蒸氣、煤氣、油品、帶腐蝕性介質等。廣泛用于化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等。
|
產品名稱： |
不銹鋼絲口截止閥 |
產品型號： |
J11W |
|
公稱通徑： |
DN15～DN50 |
結構形式： |
截止式 |
|
公稱壓力： |
1.6MPa～6.4MPa |
連接方式： |
絲口 |
|
適用溫度： |
-29ºC～+425ºC |
驅動方式： |
手輪 |
|
閥體材質： |
WCB、鑄鋼、碳鋼、不銹鋼304/316/316L |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、蒸汽、氣體、液體 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
J11W不銹鋼絲口截止閥只適用于全開和全關，不允許作調節和節流。適用介質：空氣、水、污水、蒸氣、煤氣、油品、帶腐蝕性介質等。廣泛用于化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等。
產品特點
1、螺紋類型：BSPT NPT DIN259/2999或ZG、G
2、精密鑄造閥體、閥蓋、材質CF8M
3、適應于液體、油、氣體等
主要零件材料
|
序號NO. |
零件名稱 |
材質 |
|
1 |
閥體 |
不銹鋼CF8/CF8M |
|
2 |
閥瓣 |
不銹鋼SS304/316 |
|
3 |
閥桿 |
不銹鋼SS316 |
|
4 |
閥蓋 |
不銹鋼CF8/CF8MM |
|
5 |
密封墊 |
聚四氟乙烯PTFE |
|
6 |
平墊 |
不銹鋼SS304/316 |
|
7 |
填料 |
聚四氟乙烯PTFE |
|
8 |
壓環 |
不銹鋼SS304/316 |
|
9 |
壓蓋 |
不銹鋼CF8/CF8M |
|
10 |
手輪 |
ALUMINUMALLOY |
|
11 |
鉻牌 |
ALUMINUMALLOY |
|
12 |
螺母 |
不銹鋼304 |
外形結構圖
主要外形尺寸
|
SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
1 1 / 4 " |
1 1 / 2 " |
2" |
|
A |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
|
D |
70 |
70 |
70 |
70 |
80 |
90 |
90 |
100 |
|
L |
65 |
65 |
65 |
80 |
90 |
105 |
120 |
140 |
|
H |
85 |
85 |
85 |
95 |
105 |
125 |
135 |
155 |
|
WT(g) |
340 |
340 |
350 |
550 |
870 |
1360 |
1860 |
2670 |
聲明：【J11W不銹鋼絲口截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的J11W不銹鋼絲口截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
