止回閥工作原理（圖）

來源：m.mrsblanchet.net作者：上海凱利科閥門有限公司更新時間：2023-03-31 10:03:39

止回閥(Check Valve）是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。
止回閥工作原理（圖）

1、為了防止介質逆流，在設備、裝置和管道上都應安裝止回閥；

2、止回閥一般適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質；

3、一般在公稱通徑50mm的水平管道上都應選用臥式升降止回閥；

4、直通式升降止回閥只能在水平管道安裝；

5、對于水泵進口管路，宜選用底閥，底閥一般只安裝在泵進口的垂直管道上，并且介質自下而上流動；

6、升降式較旋啟式密封性好，流體阻力大，臥式宜裝在水平管道上，立式裝在垂直管道上；

7、旋啟式止回閥的安裝位置不受限制，它可裝在水平、垂直或傾斜的管線上，如裝在垂直管道上，介質流向要由下而上；

8、旋啟式止回閥不宜制成小口徑閥門、可以做成很高的工作壓力，公稱壓力可達到42MPa，而且公稱通徑也可以做到很大，最大可以達到2000mm以上。根據殼體及密封件的材質不同可以適用任何工作介質和任何工作溫度范圍。介質為水、蒸汽、氣體、腐蝕性介質、油品、藥品、等。介質工作溫度范圍在-196--800℃之間；

9、旋啟式止回閥適用場合是低壓大口徑，而且安裝場合受到限制；

10、蝶式止回閥的安裝位置不受限制，可以安裝在水平管路上，也可以安裝在垂直或傾斜的管線上；

止回閥結構原理
旋啟式止回閥在完全打開的狀況下，流體壓力幾乎不受阻礙，因此通過閥門的壓力降相對較小。升降式止回閥的閥瓣坐落位于閥體上閥座密封面上。此閥門除了閥瓣可以自由地升降之外，其余部分如同截止閥一樣，流體壓力使閥瓣從閥座密封面上抬起，介質回流導致閥瓣回落到閥座上，并切斷流動。根據使用條件，閥瓣可以是全金屬結構，也可以是在閥瓣架上鑲嵌橡膠墊或橡膠環的形式。像截止閥一樣，流體通過升降式止回閥的通道也是狹窄的，因此通過升降式止回閥的壓力降比旋啟式止回閥大些，而且旋啟式止回閥的流量受到的限制很少。

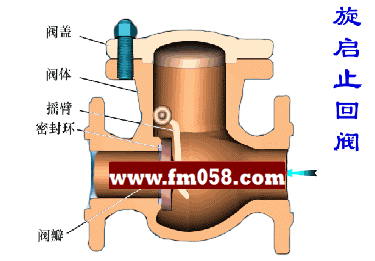

一、旋啟式止回閥：旋啟式止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線型，流動阻力比升降式止回閥小，適用于低流速和流動不常變化的大口徑場合，但不宜用于脈動流，其密封性能不及升降式。旋啟式止回閥分單瓣式、雙瓣式和多半式三種，這三種形式主要按閥門口徑來分，目的是為了防止介質停止流動或倒流時，減弱水力沖擊。

二、升降式止回閥：閥瓣沿著閥體垂直中心線滑動的止回閥，升降式止回閥只能安裝在水平管道上，在高壓小口徑止回閥上閥瓣可采用圓球。升降式止回閥的閥體形狀與截止閥一樣（可與截止閥通用），因此它的流體阻力系數較大。其結構與截止閥相似，閥體和閥瓣與截止閥相同。閥瓣上部和閥蓋下部加工有導向套簡，閥瓣導向簡可在閥盞導向簡內自由升降，當介質順流時，閥瓣靠介質推力開啟，當介質停流時，閥瓣靠自垂降落在閥座上，起阻止介質逆流作用。直通式升降止回閥介質進出口通道方向與閥座通道方向垂直；立式升降式止回閥，其介質進出口通道方向與閥座通道方向相同，其流動阻力較直通式小。

三、碟式止回閥：閥瓣圍繞閥座內的銷軸旋轉的止回閥。碟式止回閥結構簡單，只能安裝在水平管道上，密封性較差。

四、管道式止回閥：閥瓣沿著閥體中心線滑動的閥門。管道式止回閥是新出現的一種閥門，它的體積小，重量較輕，加工工藝性好，是止回閥發展方向之一。但流體阻力系數比旋啟式止回閥略大。

五、壓緊式止回閥：這種閥門是做為鍋爐給水和蒸汽切斷用閥，它具有升降式止回閥和截止閥或角閥的綜合機能。

此外，還有些不適用于泵出口安裝的止回閥，如底閥、彈簧式，Y型等。
